تقوية الهياكل الخرسانية: متى تُستخدم ألياف الكربون والألواح الفولاذية والتكسية وتكبير المقاطع؟

يواجه كثير من ملاك المنشآت ومديري المشاريع في المملكة موقفاً متكرراً: مبنى قائم يحتاج إلى إضافة دور، أو مستودع ستُركَّب فيه رفوف أثقل، أو مصنع سيستقبل معدات جديدة، أو منشأة كشف الفحص أن خرسانتها أضعف من التصميم، أو أن حديدها فقد جزءاً من مقطعه بسبب الصدأ. هنا تبرز تقوية الهياكل الخرسانية بديلاً عملياً عن الهدم وإعادة البناء، اللذين يكلّفان كثيراً ويعطّلان التشغيل شهوراً.

غير أنه لا توجد تقنية واحدة تصلح لكل الحالات؛ فلكل طريقة مجال تتفوق فيه وحدود يجب احترامها، واختيار الطريقة الخطأ قد يضيف وزناً بلا فائدة أو يمنح شعوراً زائفاً بالأمان. في هذا الدليل نستعرض أهم طرق تدعيم المنشآت الخرسانية، ومتى تناسب كل منها في الظروف السعودية، ولماذا يجب أن يسبقها تقييم إنشائي دقيق.

متى تحتاج المنشأة إلى تقوية؟

• زيادة الأحمال: إضافة أدوار، أو تركيب معدات ثقيلة، أو رفوف تخزين عالية، أو خزانات مياه على الأسطح.
• تغيير الاستخدام: تحويل مبنى سكني إلى تجاري أو تعليمي أو صحي بأحمال تصميمية أعلى.
• أخطاء التصميم أو التنفيذ: مقاومة خرسانة فعلية أقل من المطلوب، أو نقص في حديد التسليح، أو أبعاد مخالفة للمخططات.
• التدهور: فقد جزء من مقطع حديد التسليح بسبب التآكل، وهو شائع في المدن الساحلية كجدة والدمام، وفي المنشآت المقامة على تربة السبخة أو المعرضة للكلوريدات والكبريتات.
• التعديلات المعمارية: فتح فتحات جديدة في البلاطات للسلالم أو المصاعد، أو قص أجزاء من العناصر لتمرير التمديدات.
• الأضرار الطارئة: الحريق، أو اصطدام المركبات بالأعمدة في المواقف والجسور.
• تحديث المتطلبات: مراجعة المنشأة وفق كود البناء السعودي عند الترخيص أو التوسعة.

التقييم الإنشائي يسبق تقوية الهياكل الخرسانية

قبل اختيار طريقة التقوية يجب معرفة نوع العجز ومقداره بدقة: هل هو عجز في مقاومة الانحناء أم القص أم الضغط المحوري؟ أم في الجساءة والترخيم؟ وتوجّه المراجع الهندسية هذه العملية، مثل ACI 562 لتقييم المنشآت القائمة وإصلاحها، وACI 440.2R لتصميم التدعيم بأنظمة ألياف البوليمر، إلى جانب كود الخرسانة السعودي SBC 304.

ماذا يشمل التقييم عادةً؟

1. مراجعة المخططات الإنشائية وتقارير التنفيذ إن وُجدت، ومطابقتها مع الوضع القائم في الموقع.
2. فحص بصري يرسم خريطة للشروخ والتقشر وبقع الصدأ والترخيم الظاهر في كل عنصر.
3. اختبارات غير إتلافية مثل مطرقة الارتداد والموجات فوق الصوتية، ومسح حديد التسليح لتحديد مواقعه وسماكة الغطاء الخرساني.
4. استخراج عينات لبّ لتحديد المقاومة الفعلية، وقياس عمق الكربنة ومحتوى الكلوريدات عند الاشتباه بالتآكل.
5. نموذج تحليلي يقارن القدرة الحالية بالأحمال المطلوبة، ويحدد العجز رقمياً في كل عنصر على حدة.

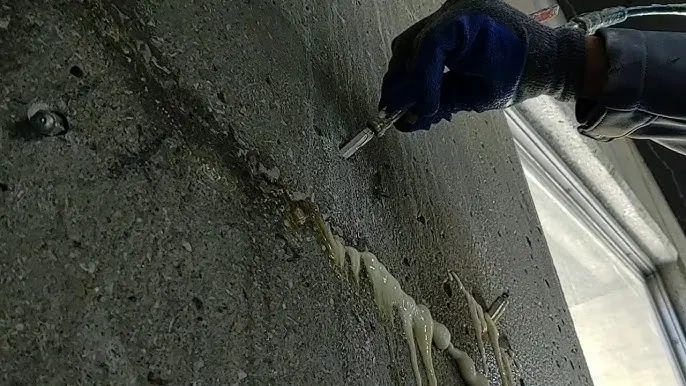

ومن الأخطاء الشائعة تقوية الأعمدة لإضافة دور دون التحقق من قدرة الأساسات والتربة على تحمل الحمل الجديد، أو لصق ألياف الكربون على خرسانة متدهورة لم تُصلح بعد. فأنظمة التدعيم الملصوقة تعتمد كلياً على سلامة السطح الذي تلتصق به، ولذلك تأتي أعمال إصلاح وترميم الخرسانة في الغالب قبل التقوية لا بعدها. كما تُعالج الشروخ التي يتجاوز عرضها نحو 0.3 ملم عادةً بالحقن بالإيبوكسي قبل التركيب، ضمن أعمال حقن الشروخ الخرسانية، حتى لا تبقى نقاط ضعف مخفية تحت الطبقة الجديدة.

التقوية تعالج نقص القدرة، ولا تعالج سبب التدهور. إن كان الحديد يصدأ بسبب الكلوريدات أو الرطوبة فأوقف السبب وأصلح الخرسانة أولاً، ثم قوِّ العنصر. وتجد تفصيل هذه المرحلة في دليل صدأ حديد التسليح: العلامات المبكرة وطرق المعالجة.

التدعيم بألياف الكربون (CFRP)

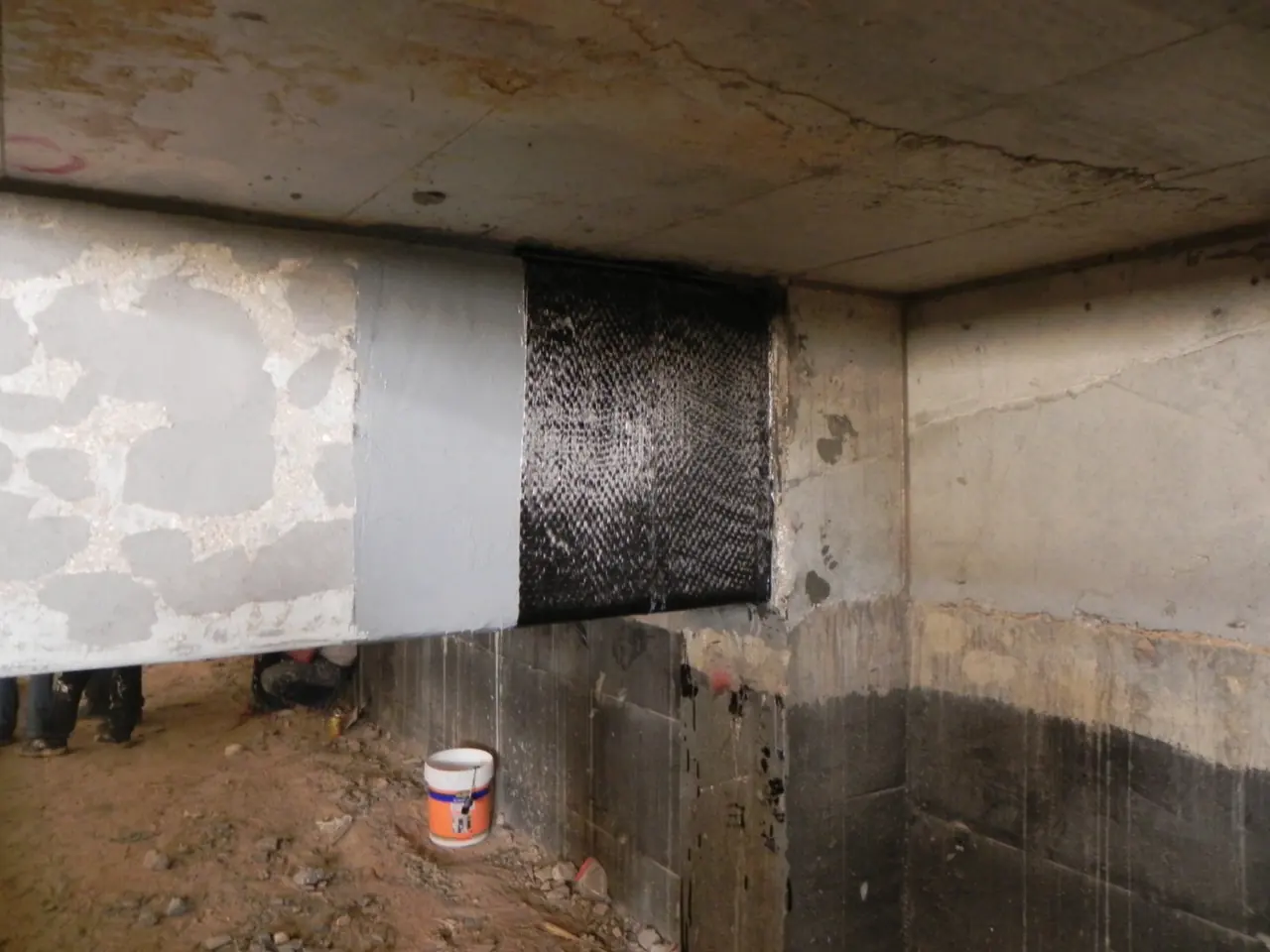

أصبحت ألياف الكربون المدمجة بالبوليمر من أكثر تقنيات التدعيم انتشاراً، وتأتي على شكل أنسجة تُلصق وتُشرَّب بالإيبوكسي في الموقع، أو شرائح جاهزة مصنعة مسبقاً، أو قضبان وشرائح تُثبَّت في مجارٍ تُقطع في الغطاء الخرساني (NSM)، وهذه الأخيرة أقل تعرضاً للحرارة والضرر الميكانيكي لأنها محمية داخل الخرسانة. وتُستخدم لزيادة مقاومة الانحناء بلصقها على الوجه المشدود للكمرات والبلاطات، ولزيادة مقاومة القص بلفّها حول جوانب الكمرات، ولتحزيم الأعمدة لرفع قدرتها المحورية ومطيليتها.

أبرز مزاياها أنها خفيفة جداً، ولا تزيد أبعاد العناصر أو أوزانها تقريباً، ولا تتعرض للصدأ، ويمكن تركيبها بسرعة مع حد أدنى من تعطيل التشغيل، ولهذا تُفضَّل في المباني التعليمية والتجارية العاملة. ومن أمثلة الأعمال التي نفّذت فيها حماية النطاق التخصصي إصلاح الخرسانة والتدعيم بألياف الكربون في جامعة الأميرة نورة بالرياض مع مجموعة بن لادن السعودية، والتدعيم بألياف الكربون وإصلاح الخرسانة في جامعة الإمام محمد بن سعود الإسلامية مع الفوزان للتجارة، والتدعيم الإنشائي بألياف الكربون لمول العرب في جدة.

ألياف الكربون في المناخ السعودي

أهم قيد لهذه التقنية حساسية لاصق الإيبوكسي للحرارة؛ فلكل لاصق درجة تحوّل زجاجي (Tg) يبدأ عندها بفقد جساءته، وتوصي ACI 440.2R بأن تبقى حرارة التشغيل دون هذه الدرجة بنحو 15 درجة مئوية على الأقل. وفي المملكة قد ترتفع حرارة الأسطح المعرضة للشمس المباشرة صيفاً كثيراً فوق حرارة الهواء، لذا تُختار أنظمة ذات Tg مناسبة، وتُغطّى الألياف بطلاء واقٍ من الأشعة فوق البنفسجية والحرارة، وتُضاف حماية من الحريق حيث تشترطها متطلبات الدفاع المدني أو التصميم.

ولأن الألياف قد تُفقد في حريق أو ضرر عرضي، تشترط المراجع نفسها أن يبقى العنصر قادراً دون التدعيم على حمل حد أدنى من الأحمال، فلا يُعوَّل على الألياف لإنقاذ عنصر شديد الضعف. ويتطلب التنفيذ تحضيراً دقيقاً يشمل الجلي وإزالة الغبار الذي يكثر في مواقعنا، وتدوير زوايا الأعمدة بنصف قطر لا يقل عادةً عن 13 ملم قبل اللف، وتجنب التطبيق على خرسانة رطبة أو في ساعات الذروة الحرارية.

ويكون التحزيم أكثر فاعلية في الأعمدة الدائرية منه في المستطيلة، إذ يقل أثر الحصر كلما زادت استطالة المقطع؛ ولا تعتمد ACI 440.2R عادةً أثر الحصر في المقاطع التي تزيد نسبة ضلعيها على 2 أو يتجاوز ضلعها 900 ملم ما لم تدعمه اختبارات. وتجد الخطوات والاختبارات بالتفصيل في دليل تدعيم الأعمدة بألياف الكربون.

التدعيم بالألواح والزوايا الفولاذية

تُعد هذه التقنية من أقدم أساليب التقوية وأكثرها ألفة للمهندسين، إذ تُلصق ألواح فولاذية بالإيبوكسي على الوجه المشدود للكمرات أو تُثبَّت بمسامير تثبيت كيميائية أو ميكانيكية، كما تُقوّى الأعمدة بزوايا فولاذية في أركانها تربطها شرائح أفقية، ثم يُحقن الفراغ بين الفولاذ والخرسانة بمونة أو إيبوكسي لضمان نقل الحمل. وتتميز بجساءة عالية وسلوك مطيلي معروف وإمكانية تصميمها بأدوات المنشآت المعدنية المعتادة.

في المقابل، الألواح ثقيلة وتحتاج إلى دعم مؤقت أثناء التركيب، ويصعب العمل بها في المساحات الضيقة، والأهم أنها معرضة للتآكل، خاصة في المدن الساحلية ذات الرطوبة المرتفعة وفي المنشآت الصناعية، فتحتاج إلى نظام دهان واقٍ وصيانة دورية، إضافة إلى حماية من الحريق كأي عنصر فولاذي مكشوف.

التكسية الخرسانية للأعمدة

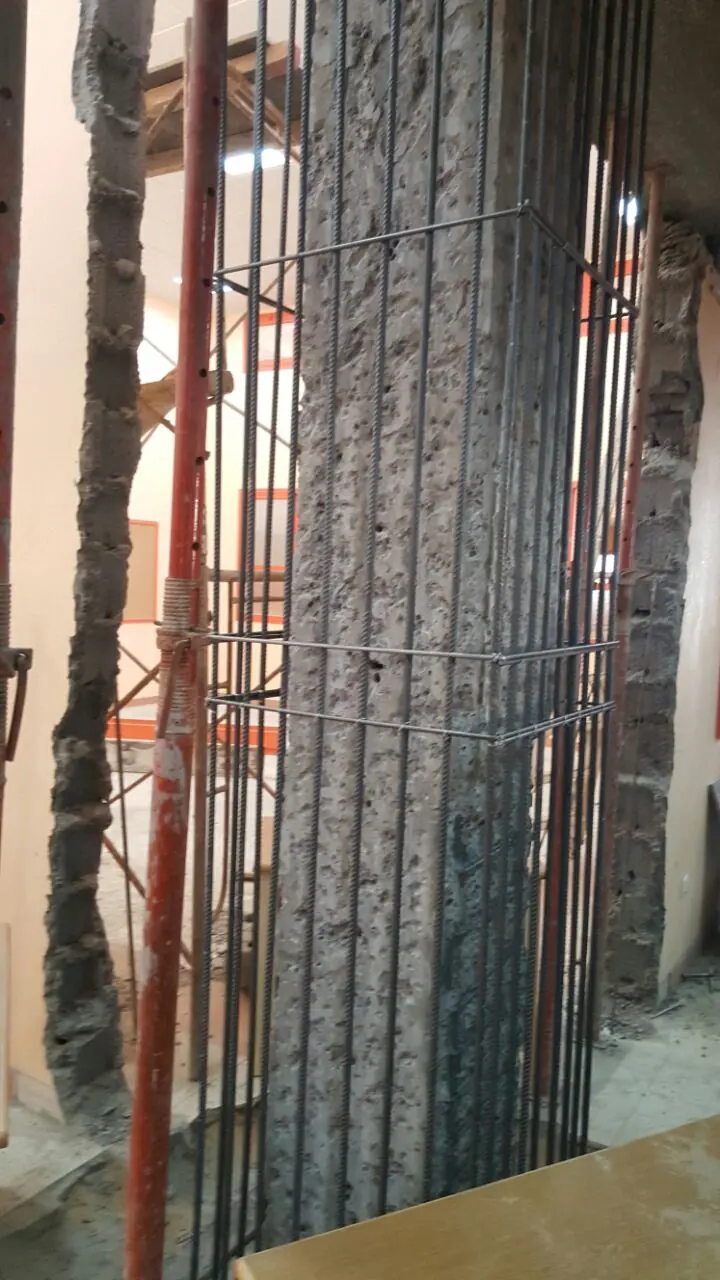

تقوم التكسية على إحاطة العمود القائم بطبقة خرسانية جديدة مسلحة بقضبان طولية وكانات، تُربط بالخرسانة القديمة بأشاير مثبتة بالإيبوكسي بعد تخشين السطح، ثم تُصب بخرسانة ذاتية الدمك أو تُنفَّذ بطريقة الخرسانة المرشوشة (الشوتكريت) حين يصعب تركيب الشدات أو تكون الأسطح غير منتظمة. وتحقق هذه الطريقة زيادة كبيرة في القدرة المحورية ومقاومة الانحناء والقص والجساءة، مع مقاومة جيدة للحريق ومتانة عالية ومواد متوفرة محلياً.

أما قيودها فتتمثل في زيادة أبعاد العمود، وهو ما قد يؤثر في المساحات المعمارية وممرات مواقف السيارات، وفي إضافة وزن على الأساسات، وفي حاجتها إلى وقت تنفيذ ومعالجة أطول، وإلى تمرير الحديد الطولي عبر البلاطات حين يلزم استمرار مسار الحمل حتى الأساس. وفي الصيف السعودي تصبح معالجة الخرسانة الجديدة بالرطوبة والتظليل شرطاً أساسياً لتفادي شروخ الانكماش.

تكبير المقاطع والشد اللاحق الخارجي

يُرفع أداء الكمرات والبلاطات بإضافة سماكة خرسانية مسلحة أعلاها أو أسفلها أو على جوانبها، فتزيد مقاومة الانحناء والقص والجساءة معاً، وهو حل مناسب عندما يكون الترخيم مشكلة رئيسية. ويتوقف نجاحه على جودة الربط بين الخرسانة القديمة والجديدة عبر التخشين الجيد ومواد الربط وأشاير القص، وعلى التحقق من أن الوزن المضاف لا يستهلك جزءاً كبيراً من القدرة المكتسبة.

وفي البحور الطويلة والجسور قد يُدرس الشد اللاحق الخارجي بديلاً أو مكملاً، إذ تضيف الكابلات المشدودة قوى تعاكس الأحمال وتقلل الترخيم والشروخ. أما الفتحات الجديدة في البلاطات لسلالم أو مصاعد، فتُعوَّض القدرة المفقودة حولها عادةً بشرائح ألياف الكربون أو بكمرات فولاذية إضافية بحسب ما يحدده التصميم.

مقارنة طرق تدعيم المباني وكيف تختار بينها

يلخّص الجدول التالي الفروق الرئيسية بين التقنيات، وهو نقطة انطلاق للنقاش مع المهندس المختص لا بديل عن التصميم:

معايير القرار

• نوع العجز ومقداره: التحزيم بالألياف يناسب الأعمدة التي تحتاج إلى زيادة متوسطة، بينما يحتاج العجز الكبير غالباً إلى التكسية.
• القيود المعمارية: هل يُسمح بزيادة أبعاد العناصر أو بإضافة وزن على الأساسات؟
• حالة التشغيل: هل المنشأة مصنع أو مستشفى أو مجمع تجاري يعمل أثناء التنفيذ؟ وما مدة التوقف المقبولة؟
• ظروف التعرض: الحرارة والأشعة والرطوبة الساحلية والمواد الكيميائية في البيئة الصناعية.
• متطلبات مقاومة الحريق في الموقع وموقع العنصر داخل المبنى أو خارجه.
• الكلفة على دورة الحياة، بما فيها الصيانة والحماية، لا كلفة التنفيذ وحدها.

قائمة تحقق قبل اعتماد حل التدعيم

• هل لديك تقرير تقييم يحدد العجز رقمياً لكل عنصر، لا وصفاً عاماً لحالة المبنى؟
• هل تحقق المصمم من الأساسات والتربة إن كانت الأحمال ستزيد؟
• هل عولج سبب التدهور، من رطوبة أو كلوريدات أو تسرب، قبل التدعيم؟
• هل حُدد النظام باسمه مع بياناته الفنية ودرجة Tg وطريقة حمايته من الحرارة والحريق؟
• هل تتضمن المنهجية خطة دعامات مؤقتة ومراحل تنفيذ تناسب التشغيل؟
• هل نُص على اختبارات الاستلام ومن يشهدها، وعلى تسليم نتائجها موثقة؟
• هل التصميم معتمد من مهندس إنشائي أو مكتب هندسي مرخّص؟

وفي مشاريع كثيرة يكون الحل الأمثل مزيجاً من أكثر من تقنية، كإصلاح الخرسانة المتدهورة ثم تقوية الكمرات بألياف الكربون وتكسية الأعمدة الأكثر تحميلاً. وهذا ما تقدمه خدمة تدعيم وتقوية المنشآت في حماية، من دراسة الحالة مع المهندس المصمم وحتى التنفيذ والاختبار.

ضبط الجودة أثناء تنفيذ التقوية

1. تركيب الدعامات المؤقتة وتخفيف الأحمال الحية حيث يتطلب التصميم ذلك، قبل أي تكسير أو تحضير.
2. اختبار مقاومة الشد السطحي للخرسانة قبل لصق الأنظمة؛ إذ توصي ACI 440.2R عادةً بألا تقل عن نحو 1.4 ميغاباسكال للأنظمة المعتمدة على الالتصاق.
3. مراقبة حرارة السطح ونقطة الندى ورطوبة الخرسانة، وجدولة التطبيق في الساعات الأبرد من اليوم.
4. فحص الألياف بالنقر الخفيف لاكتشاف الفراغات أو الانفصال ومعالجتها فوراً وفق تعليمات المصنّع.
5. اختبار التصاق الألياف بعد التركيب بطريقة السحب وفق ASTM D7522 في مواقع يحددها المهندس.
6. توثيق دفعات المواد ونتائج الاختبارات وصور المراحل، وتسليمها للمالك ضمن ملف المشروع.

ابدأ بتقييم منشأتك

إن كنت تخطط لتوسعة أو تغيير استخدام، أو كشف الفحص ضعفاً في عناصر منشأتك، فالخطوة الأولى تقييم فني دقيق لا قرار متعجل. تعمل شركة حماية الإنشاءات، المتخصصة في تدعيم المنشآت وإصلاحها، في مختلف مناطق المملكة انطلاقاً من مقرها في الرياض؛ اطلب معاينة لنراجع حالة منشأتك مع فريقك الهندسي ونقترح منهجية التدعيم المناسبة.
